Sichtbare Qualität - überlegene Technik

Systeme und Komponenten zur Blindleistungs-Kompensation für Netzspannungen 0,23 - 10 kV
Ausführungsbeispiele, Kurzübersicht und Downloads



Montagefreundliche, anschlußfertige, automatische Blindleistungs-Kompensations-Anlage, in sichtbarer Qualität, mit Langzeitgarantie von SYSTEM ELECTRIC.

Größere Ansicht

Anschlußfertige, automatische Blindleistungs-Kompensations-Anlage:  7 x 50 = 350 kvar, 7% verdrosselt, 400 V, 50 Hz, Systembreite 800 mm.

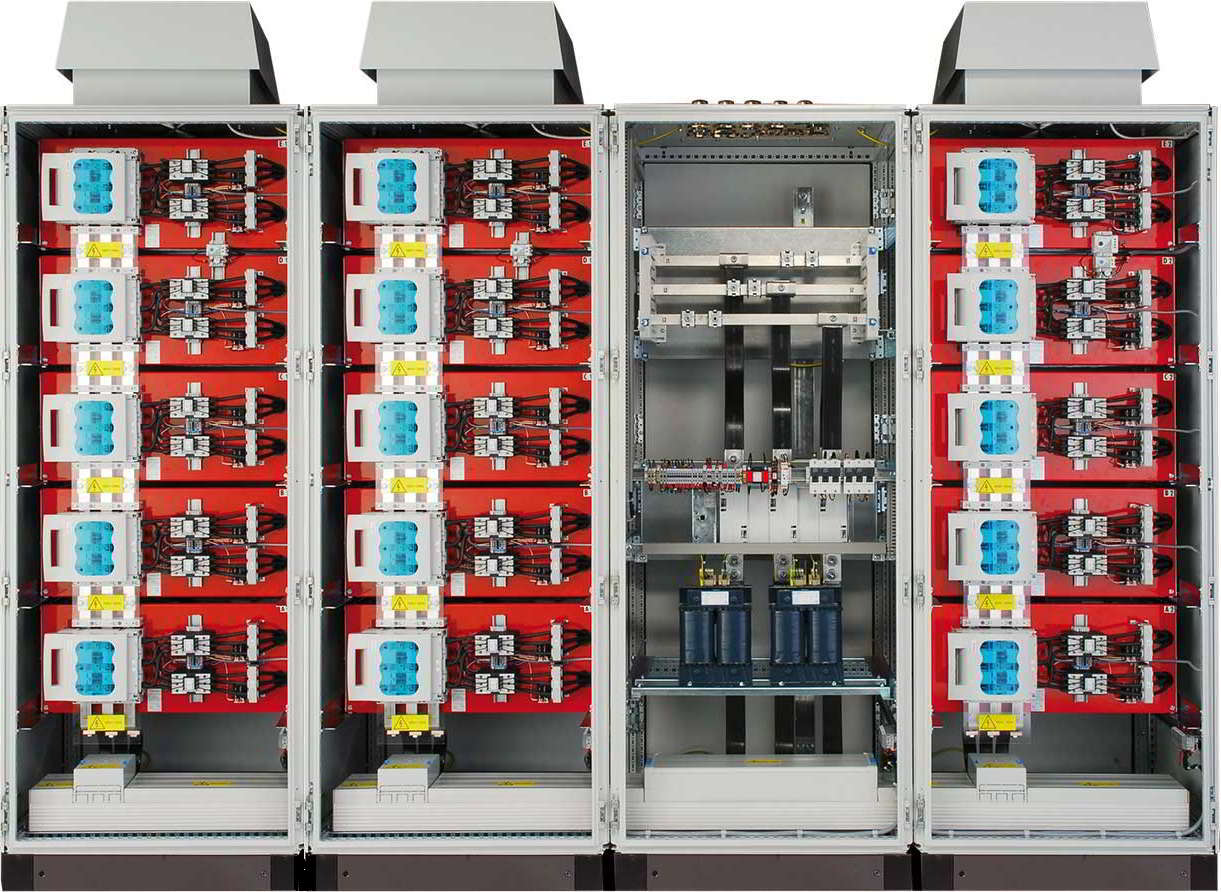

Größere Ansicht Größere Ansicht - Schaltschrank offen

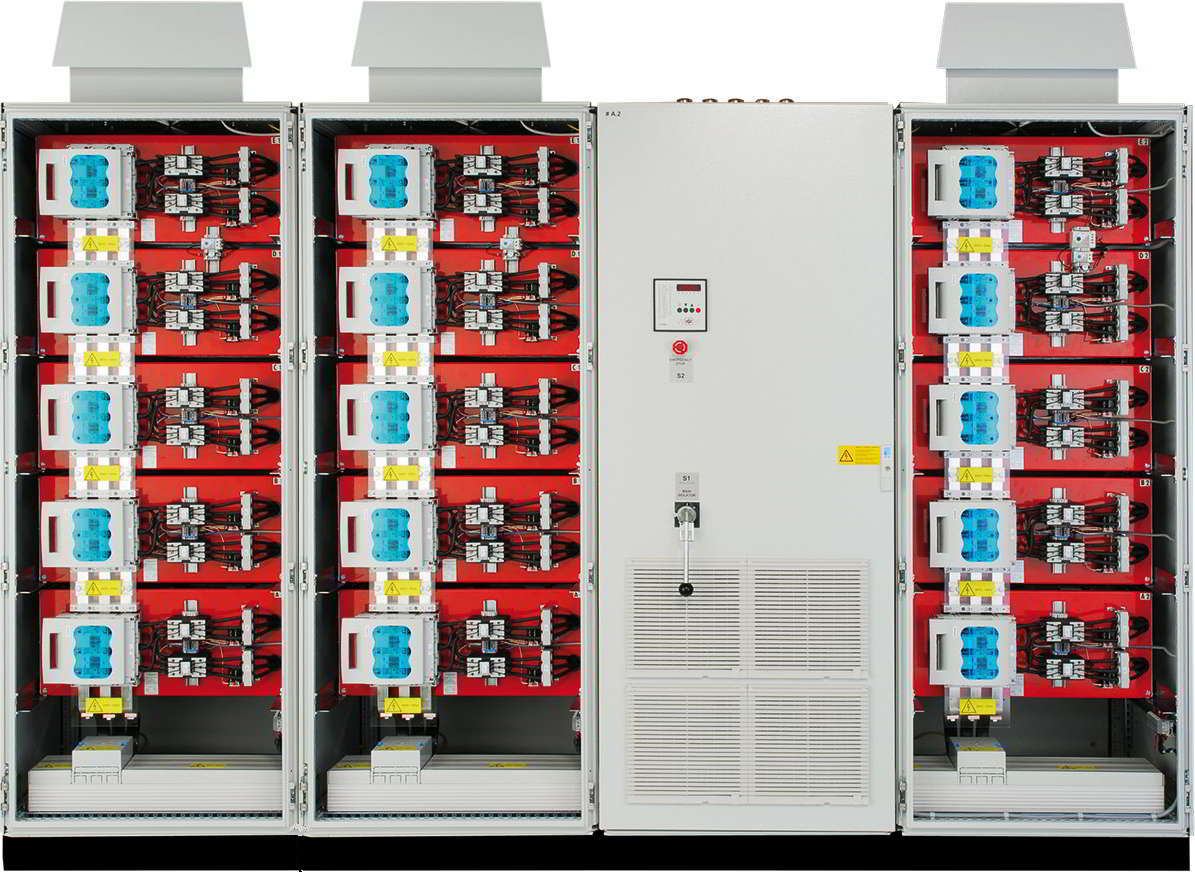

Anschlußfertige, automatische Blindleistungs-Kompensations-Anlage:
Filterkreisanlage regelbar in 15 Stufen a´ 100 oder 30 Stufen á 50 kvar = 1500 kvar, 5% verdrosselt, 690 V, 60 Hz, mit Einspeisefeld 2500 A.



SYSTEM ELECTRIC Kondensator-Schaltmodul, Flachmodul, Systembreite 800 mm


Größere Ansicht

Kondensator-Schaltmodul:
1 x 50 kvar, 7% verdrosselt, 400 V, 50 Hz, Systembreite 800 mm, Flachmodul, wie im obigen System verwendet.

SYSTEM ELECTRIC: Zweiphasiges Kondensator Schaltmodul

Größere Ansicht

Kondensator-Schaltmodul:
2 x 50 = 100 kvar, 5% verdrosselt, hoch überlastbar, 690 V, 50 Hz,
Systembreite 800 mm, wie im obigen System verwendet.

SYSTEM ELECTRIC Kondensator Schaltmodul

Größere Ansicht

Kondensator-Schaltmodul: 1 x 50 kvar, 14% verdrosselt, dynamisch schaltend, Systembreite 800 mm, Flachmodul.


SYSTEM ELECTRIC Kondensator Schaltmodul

Größere Ansicht

Kondensator-Schaltmodul: 2 x 50 kvar, 5,67% verdrosselt, 525 V, 50 Hz, Systembreite 800 mm.


SYSTEM ELECTRIC Kondensator Schaltmodul

Größere Ansicht

Kondensator-Schaltmodul: 3 x 25 kvar, 7% verdrosselt, 400 V, 50 Hz, dynamisch-einphasig gegen N schaltend, Systembreite 800 mm.

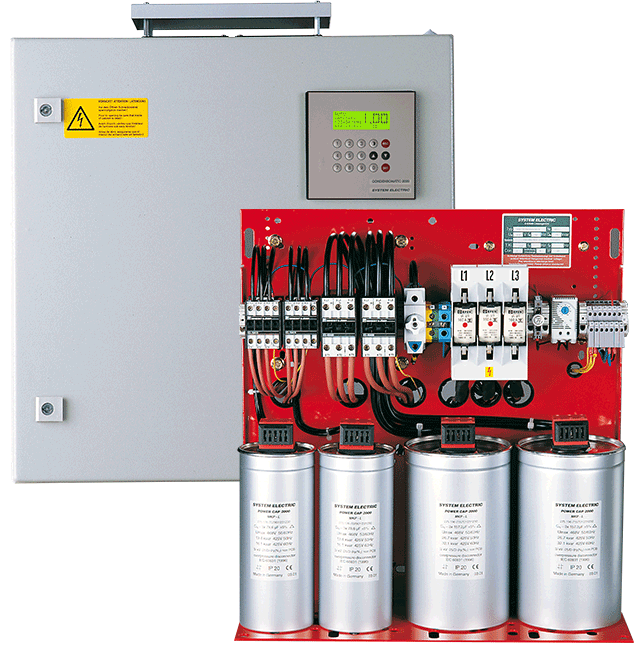

SYSTEM ELECTRIC automatische Blindleistungskompensationsanlage




Größere Ansicht



Anschlußfertige, automatische Blindleistungs-Kompensationsanlagen:
100 - 400 kVar, 230 - 700 V, 50 / 60 Hz, Systembreite 600 / 800 mm.



SYSTEM ELECTRIC Kondensator Schaltmodul



Größere Ansicht

Kondensator-Schaltmodul:
2 x 25 kvar, 14 % verdrosselt, 400 V, 50 Hz, Systembreite 600 mm.





SYSTEM ELECTRIC Kondensator Schaltmodul



Größere Ansicht

Kondensator-Schaltmodul:
2 x 25 kvar, 5,67% verdrosselt, 525 V, 50 Hz, dynamisch schaltend, Systembreite 600 mm.



SYSTEM ELECTRIC Blindleistungs-Kompensations-Anlage


Größere Ansicht

Anschlußfertige, automatische Blindleistungs-Kompensations-Anlage in Kompaktbauform:
IP20 oder IP00, 6 x 12,5 kvar, 7% verdrosselt, 400 V, 50 Hz, Systembreite 600 mm, 13 - 100 kVar, 230 - 400 V, 50/60 Hz.

Systemzubehör

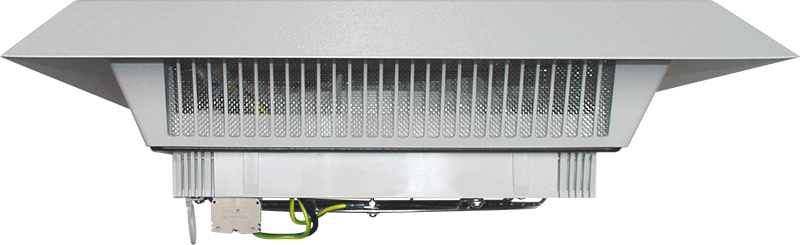

SYSTEM ELECTRIC Belüftungssysteme


Größere Ansicht

Belüftungssyteme und Lüftungsgitter für alle Bauformen und Leistungen.

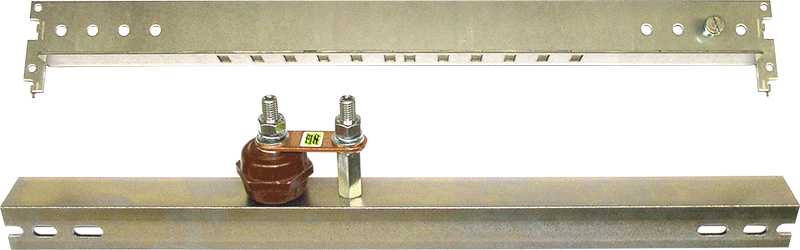

SYSTEM ELECTRIC Systemschienen, Kabelabfangschienen

Größere Ansicht

Systemschienen, Kabelabfangschienen usw. für alle Schaltschranksysteme.

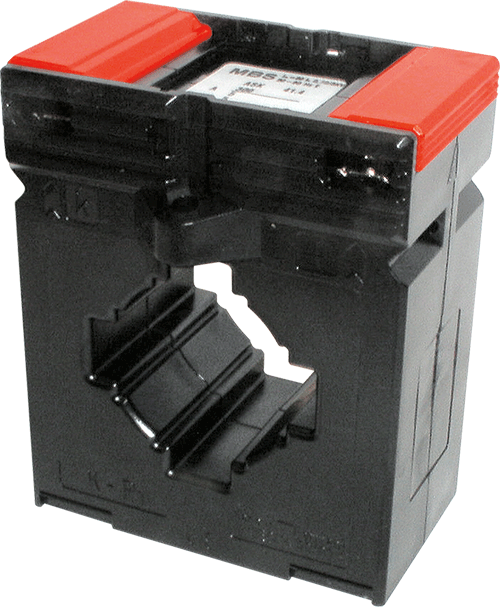

SYSTEM ELECTRIC Stromwandler, Summenstromwandler

Größere Ansicht

Stromwandler, Summen- stromwandler u.a.

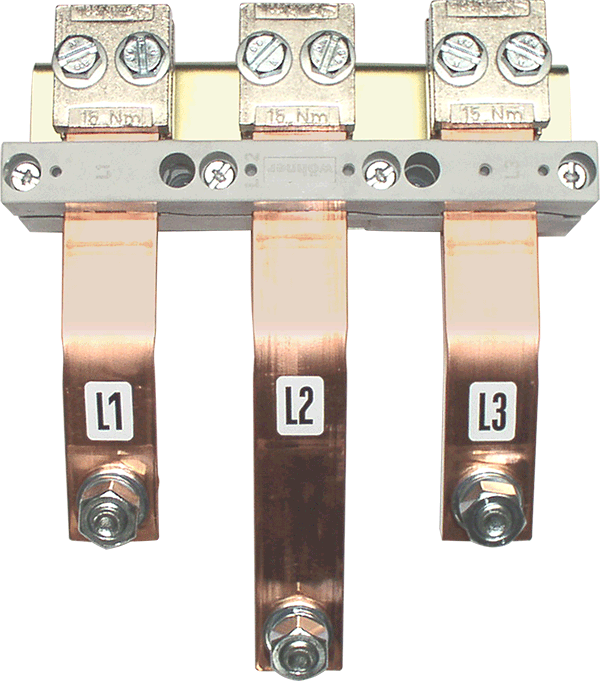

SYSTEM ELECTRICStromschienenverbinder

Größere Ansicht

Stromschienen- verbinder und Anschluß-baugruppen.

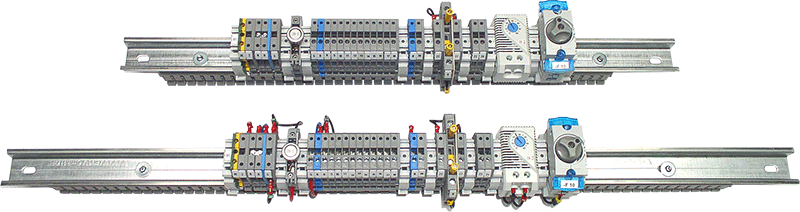

SYSTEM ELECTRIC Steuerbaugruppen mit Steuersicherung und Temperaturüberwachung


Größere Ansicht

Steuerbaugruppen mit Steuersicherung und Temperaturüberwachung für alle Schranksysteme.

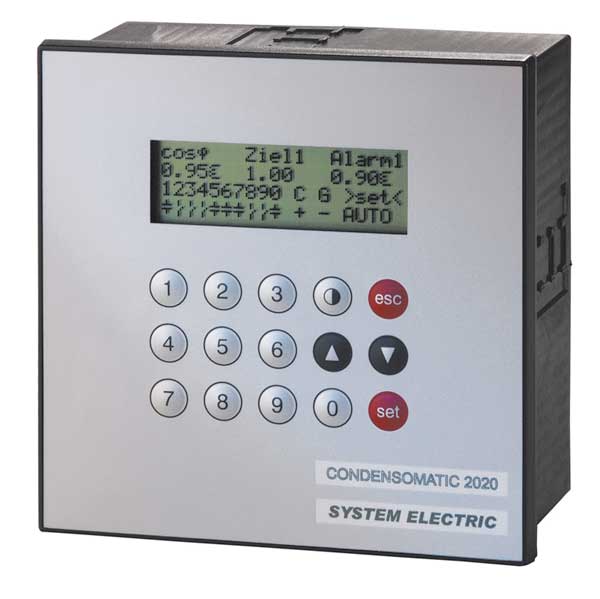

SYSTEM ELECTRIC Blindleistungsregler

Größere Ansicht

CONDENSOMATIC CR2020
Selbstadaptierender, selbsterklärender, schlagwortgeführter Blindleistungsregler mit innovativem Regel-Schalt- und Sicherheitskonzept.




SYSTEM ELECTRIC NH-Unterteile und Sicherungen, Lasttrennschalter





Sicherungslast-trennschalter, NH-Unterteile und Sicherungen, Lasttrennschalter.


SYSTEM ELECTRIC Kondensatorschütze


Größere Ansicht


Kondensatorschütze
mit Einschaltstrom- begrenzung,
12,5 - 75 kVar,
230 - 700 V.


SYSTEM ELECTRIC Thyristor-Schaltmodule


Größere Ansicht

CONDENSOTRONIC
Thyristorschaltmodule für hohe Taktfre- quenzen, kompakt, anschlußfreundlich, rückwirkungsarm.


SYSTEM ELECTRIC Drosseln


Größere Ansicht

Filterkreisdrosseln, Saugkreisdrosseln, Spezialdrosseln
kompakt, montagefreundlich, Cu/Al, verlustarm.

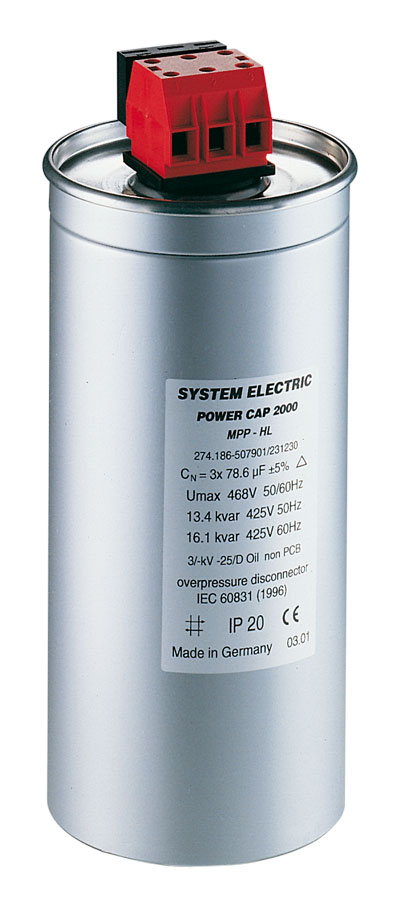

SYSTEM ELECTRIC NS-Leistungskondensatoren


Größere Ansicht

NS-Leistungs-kondensatoren
umweltfreundlich, verlustarm, selbstheilend, mit Langzeitgarantie.

Kondensatoren und Kondensa- torenbatterien 230 - 12.000 V

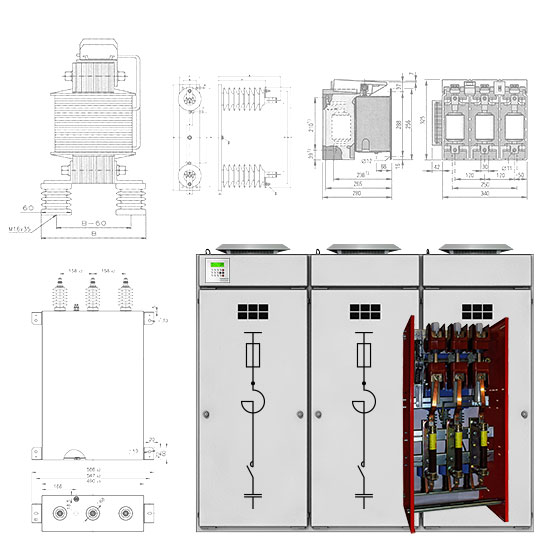

Kondensator-Schaltmodule und anschlußfertige automatische Blindleistungs-Kompensationsanlagen für Mittelspannung 1 - 12 kV

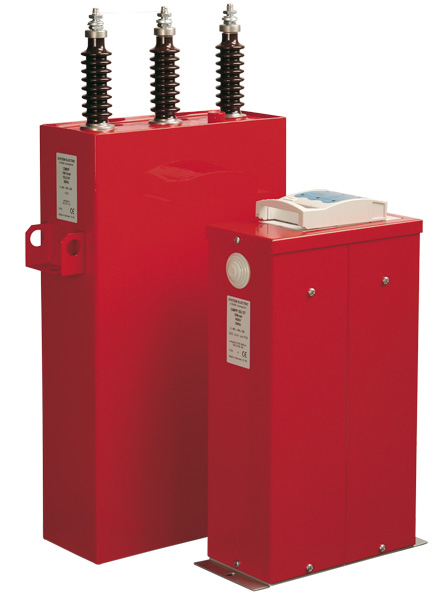

Selbstheilende und umweltfreundliche Kondensatoren in Trockentechnik

Größere Ansicht

Selbstheilende und umweltfreundliche Kondensatoren in Trockentechnik für Nieder- und Mittelspannung bis 400 kvar, 230 - 12.000 V, mit Überdrucksicherung.



Kondensatorbatterien, Filterkreisdrosseln, Strombegrenzungsdrosseln, Hochspannungssicherungen, Vakuumschütze, Kondensatorschaltmodule usw. von SYSTEM ELECTRIC



Kondensatorbatterien, Filterkreisdrosseln, Strombegrenzungsdrosseln, Hochspannungssicherungen, Vakuumschütze, Kondensatorschaltmodule 6 - 14 % verdrosselt oder mit Strombegrenzungsdrosseln, automatische Blindleistungs-Kompensationsanlagen 6 - 14 % verdrosselt.
Die Geräte und Anlagen sind lieferbar für Netzspannungen bis 10 kV und bieten einen hohen Sicherheitsstandard durch Einsatz selbstheilender, umweltfreundlicher Kondensatoren in Trockentechnik und typgeprüften, störlichtbogenfesten (16 kA) Schranksystemen.

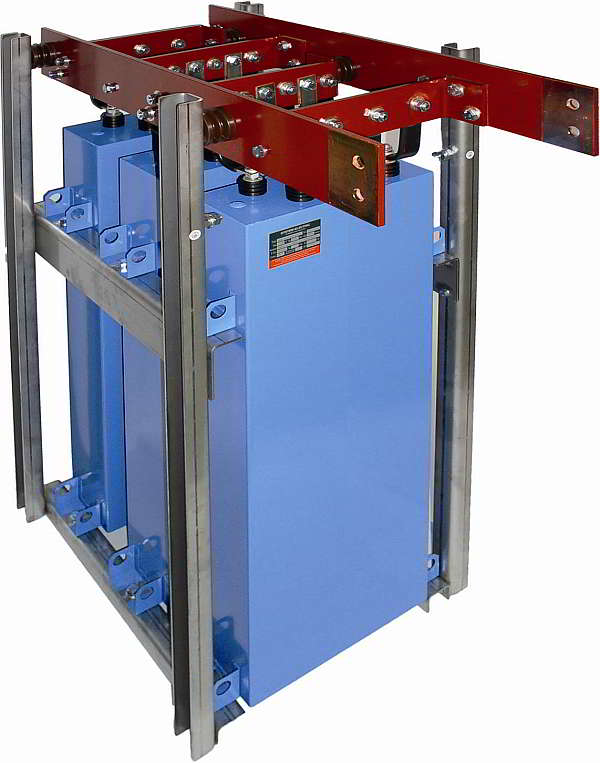

Hochbelastbarer Ofenkondensator

Größere Ansicht

Selbstheilende und umweltfreundliche Kondensatoren in Trockentechnik für Spezialanwendungen. Hochbelastbarer Ofenkondensator, 700 kvar, 600 V, 50 Hz (Bild) .

Aktiv-Filter

Als Vertriebspartner der Schaffner Deutschland GmbH
bieten wir eine Vielzahl von hochwertigen Aktiv Filtern an.

Aktive Filter

Größere Ansicht

  • Oberschwingungskompensation bis zur 50. Harmonischen
  • schnelle, stufenlose Blindleistungskompensation
  • Symetrierung der Lastströme
  • Entlastung des Neutralleiters
  • einfacher Parallelbetrieb mehrerer Filter
  • automatischer Überlastungsschutz
  • Verbesserung Ihrer Prozesssicherheit und Energieeffizienz

Die Filter sind lieferbar in Geräteleistungen von 30 bis 300 A, mit Nennspannungen von 200 bis 690 V in 50 oder 60 Hz, als 3-Leiter oder 4-Leiter-Ausführung und mit UL- sowie Marine-Zulassung.
